Tabela de Conversão

1 bar = 14,503 psi

1 psi   =   0,0703 kg/cm²

1 polegada = 25,4 mm

1 polegada =   0,833 ft

Tabela de tubos com diâmetro externo (OD) e peso por metro

Tabelas Gerais

Tabela de tubos Schedule indicando parede, interno e peso por diâmetro

INFORMAÇÕES

Consulte abaixo nossas tabelas técnicas com as dimensões de tubos e flanges. As informações estão organizadas para você encontrar facilmente o que precisa.

Se preferir, faça o download das tabelas em seu celular ou computador nos botões abaixo:

Tabelas

Confira especificações e dimensões para tubos Schedule / OD e Flanges ANSI / DIN

Medidas Flanges

Tabela de medidas de flanges ANSI e DIN
Tabela de medidas de flanges ANSI e DIN
Tabela de medidas de flanges ANSI e DIN

Tubos Galvanizados NBR

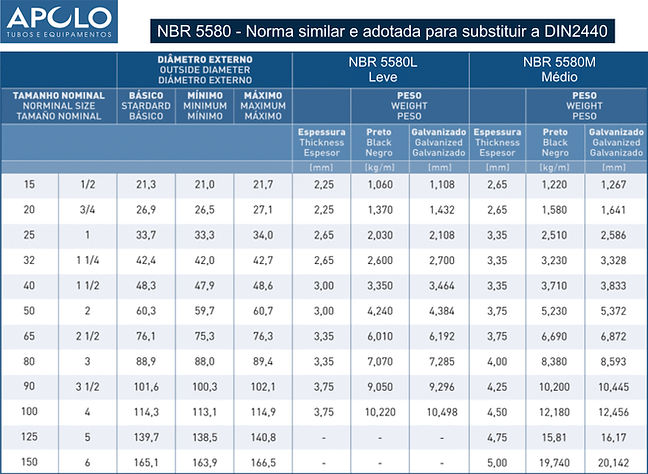

Tabela de tubos galvanizados norma NBR 5580 com peso e espessura

  • Em aplicações onde haja demanda por uma tolerância a pressões maiores, são indicados tubos nas normas NBR 5580M / DIN 2440  ou nos padrões Schedule, devendo ser dimensionados corretamente de acordo com as aplicações.

  •   Em redes de combate a incêndios usam-se os tubos da norma NBR 5580L.

Tubos de Cobre Eluma

Tabela de tubos de cobre Hidrolar classes E e A com peso e pressão de serviço
Tabela de tubos de cobre Hidrolar classes E e A com peso e pressão de serviço

Como Medir Flanges

É fundamental saber a medida e o padrão utilizado pelo cliente em campo, para isso são solicitadas algumas medidas, que podem ser encontradas nas tabelas acima.
​
Confira abaixo como obter as medidas solicitadas para consulta na tabela de flanges:

Diagrama ilustrando como medir o entre furos e diâmetro externo de flanges

  1. O entre furos é a medida de centro a centro entre furos equivalentes de um lado a outro da flange.

  2. O diâmetro é a medida externa da flange.

  3. Ao checar as medidas, acompanhe na tabela para identificar se a flange é ANSI ou DIN
